Vì sao mã QR chỉ có ba ô vuông lớn: nguyên lý, lịch sử và ý nghĩa của tỷ lệ 1:1:3:1:1

Mã QR đã ăn sâu vào thói quen của rất nhiều người: quét nhanh để thanh toán, mở menu, kiểm tra thông tin sản phẩm hay xác thực vé. Dù trông như một tập hợp những ô đen trắng ngẫu nhiên, một số chi tiết thiết kế thực sự mang tính quyết định cho việc quét chính xác — trong đó quan trọng nhất là ba ô vuông lớn ở các góc. Tại sao không phải bốn ô? Và tỷ lệ sắp xếp các ô này có ý nghĩa gì? Bài viết giải thích rõ ràng nguyên lý vận hành, bối cảnh ra đời và lý do chọn tỷ lệ 1:1:3:1:1.

Trước hết, cần biết ba ô vuông góc này là gì: chúng là các “Finder Pattern” — dấu hiệu để đầu đọc nhận diện vị trí và xác định hướng của mã. Có mặt ở ba góc: trên trái, trên phải và dưới trái, chúng cho phép thiết bị biết góc còn lại chính là phần đáy phải, tức là vị trí đối xứng dùng để xác định hướng mã khi quét.

Lý do chỉ dùng ba chứ không phải bốn ô

Một thiết bị quét cần biết hai thông tin cơ bản để giải mã: vị trí và hướng. Ba ô vuông đã đủ để thiết lập một hệ tọa độ đơn giản cho mã vuông. Khi hai điểm định vị tạo nên một trục, điểm thứ ba xác định hướng xoay (độ nghiêng) của toàn bộ khung; từ đó, phần mềm có thể tái tạo lưới dữ liệu bên trong và đọc chính xác từng ô mã hóa thông tin.

Nếu đặt ô định vị ở cả bốn góc, cấu trúc sẽ thừa thông tin và có thể dẫn đến tình trạng mâu thuẫn khi một góc bị che khuất hoặc in lỗi. Hơn nữa, với ba mẫu định vị, hệ thống dễ dàng biết góc nào không có ô vuông là góc dưới phải — điều này giúp bộ giải mã nhanh chóng chuẩn hoá hướng mà không cần thêm phức tạp.

Cách máy quét sử dụng ba ô vuông để xác định hướng

Khi camera chụp ảnh mã QR, phần mềm xử lý ảnh tìm kiếm các cụm với tỉ lệ đặc trưng. Ba ô vuông lớn hoạt động như mốc cố định: phần mềm xác định vị trí của từng ô, vẽ một tam giác ảo giữa các điểm này và suy ra hệ trục của mã. Từ tam giác đó, thuật toán hiệu chỉnh tỉ lệ, bù méo do góc nhìn và tái dựng vị trí ô dữ liệu bên trong để giải mã chuỗi thông tin.

Nhờ thiết kế này, người dùng không cần canh đúng chiều khi quét; kể cả khi máy ảnh bị nghiêng, phần mềm vẫn có thể tính toán và đọc chính xác nhờ thông tin vị trí và hướng được cung cấp bởi ba ô góc.

Tỷ lệ 1:1:3:1:1 và vai trò của nó

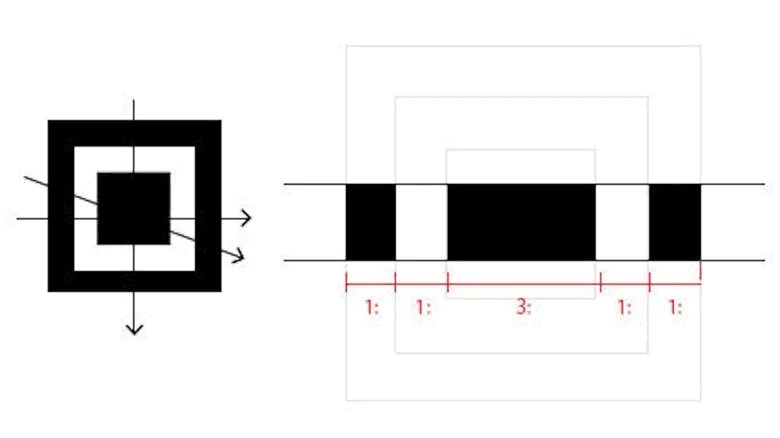

Trong phần lõi của mỗi ô định vị có một mô hình đen-trắng với tỷ lệ lớp theo chiều ngang là 1:1:3:1:1. Đây không phải là con số ngẫu nhiên. Khi nhóm phát triển mã QR phân tích nhiều loại ấn phẩm in ấn thông thường, họ nhận thấy tỷ lệ này hiếm khi xuất hiện trong văn bản, hình ảnh hay các họa tiết phổ biến. Vì vậy, mô hình này trở thành một đặc trưng dễ phân biệt, giúp bộ quét nhận ra ngay khung mã giữa nền phức tạp.

Bằng cách tuyển chọn một tổ hợp tỉ lệ hiếm gặp như vậy, Finder Pattern không bị nhầm lẫn với các yếu tố xung quanh, ngay cả khi mã xuất hiện trên nền có chữ, hình minh hoạ hay họa tiết phức tạp. Nhờ đó, mức độ tin cậy khi phát hiện vị trí và hướng mã được nâng cao, đặc biệt trong môi trường thực tế đầy biến động.

Nguồn gốc thiết kế và ứng dụng ban đầu

Mã QR được phát triển để giải quyết bài toán theo dõi linh kiện trong sản xuất. Đội ngũ đứng sau ý tưởng do Masahiro Hara dẫn dắt tại Denso Wave — một công ty chuyên về linh kiện ô tô — đã thiết kế mã này để chứa nhiều dữ liệu hơn so với mã vạch truyền thống và để hoạt động hiệu quả trong môi trường công nghiệp.

Mã QR xuất hiện lần đầu vào năm 1994, và trong thập kỷ đầu tiên nó chủ yếu được dùng trong nội bộ các nhà máy hoặc chuỗi cung ứng. Đến khi điện thoại di động bắt đầu được trang bị camera, những khả năng tiện lợi của mã vuông mới dần lan rộng ra ngoài công nghiệp và trở thành công cụ phổ biến trong đời sống hàng ngày, giúp truy cập thông tin nhanh bằng thao tác quét.

Ưu điểm thiết kế: kết hợp độ bền, đơn giản và tốc độ

Thiết kế với ba ô Finder Pattern mang lại vài lợi ích thực tế: dễ nhận diện, chống lỗi một phần khi có vết bẩn hay hư hỏng, và cho phép bản thân mã chứa lượng dữ liệu lớn mà không yêu cầu khung phức tạp. Cùng với mã sửa lỗi nội bộ của mã QR (không trình bày chi tiết ở đây do không có dữ kiện bổ sung), cấu trúc này giải thích vì sao mã hoạt động tốt trong nhiều tình huống khác nhau.

Tóm lại, ba ô góc là một giải pháp cân bằng: vừa đủ để cung cấp thông tin hướng và vị trí, vừa giảm rủi ro do sự thừa thãi dữ liệu định vị nếu đặt bốn ô, đồng thời giữ cho mẫu nhận diện đủ khác biệt so với nền xung quanh nhờ tỷ lệ 1:1:3:1:1.

Những điều người dùng nên biết khi quét mã QR

Mặc dù công nghệ quét đã trở nên rất tin cậy, người dùng vẫn nên cẩn trọng trước khi quét mã từ nguồn không rõ ràng. Mã QR có thể dẫn tới trang web, tệp hay hành động tự động; đảm bảo nguồn đáng tin cậy trước khi cho phép thực hiện thao tác nhạy cảm như thanh toán hay cung cấp thông tin cá nhân.

Về mặt thao tác, đa số camera hiện nay đã tự động xoay và căn chỉnh khi bạn đưa máy tới mã. Bạn không cần tốn thời gian chỉnh góc: thiết kế với ba ô định vị đảm nhiệm phần lớn công việc để phần mềm tính toán chính xác.

Câu hỏi thường gặp (FAQ)

Một: Tại sao ba ô định vị còn lại góc không có ô lớn?

Bằng cách để ba ô lớn, bộ giải mã có thể xác định hướng thông qua tam giác tạo bởi ba điểm đó; góc không có ô lớn đồng thời là dấu hiệu cho vị trí đáy phải, nên không cần ô thứ tư để xác định hướng.

Hai: Tỷ lệ 1:1:3:1:1 có tác dụng cụ thể ra sao?

Tỷ lệ này tạo nên một mô hình hiếm gặp trong các ấn phẩm thông thường, giúp đầu đọc phân biệt Finder Pattern khỏi các họa tiết nền và khóa đúng vị trí mã bất chấp nhiễu xung quanh.

Ba: Khi nào mã QR trở nên phổ biến với công chúng?

Mã QR được sáng tạo năm 1994 dành cho ngành công nghiệp; mã chỉ bắt đầu lan rộng ra ngoài khi điện thoại có camera trở nên phổ biến, từ đầu những năm 2000.

Kết luận: một ý tưởng đơn giản nhưng rất hiệu quả

Thiết kế ba ô định vị kèm tỷ lệ 1:1:3:1:1 là một minh chứng cho cách giải pháp kỹ thuật vừa đơn giản vừa hiệu quả có thể trở thành chuẩn mực toàn cầu. Qua nhiều bối cảnh ứng dụng, từ nhà máy đến smartphone, cấu trúc này giúp mã QR vừa dễ nhận diện, vừa cho phép quét ổn định trong điều kiện thực tế đa dạng. Khi lần tới bạn quét một mã trên poster hay bao bì, hãy nhớ rằng ba ô vuông đó chính là chìa khóa để thiết bị đọc hiểu toàn bộ thông điệp được mã hoá bên trong.
